Pengantar Beban Kapasitif
Contoh Beban Kapasitif – Beban kapasitif merujuk pada komponen atau perangkat dalam suatu rangkaian listrik yang menyimpan energi dalam bentuk medan listrik. Secara sederhana, beban kapasitif dapat dipahami sebagai komponen yang “menahan” perubahan tegangan. Karakteristik ini membedakannya dari beban resistif (seperti lampu pijar) yang hanya menghambat aliran arus, dan beban induktif (seperti motor listrik) yang menentang perubahan arus.
Beban kapasitif hadir secara luas dalam berbagai aplikasi teknologi modern. Memahami sifat dan perilakunya sangat penting dalam perancangan dan analisis sistem kelistrikan.
Contoh Beban Kapasitif dalam Kehidupan Sehari-hari
Banyak perangkat elektronik sehari-hari mengandung komponen kapasitif. Berikut beberapa contohnya:
- Kondensator pada catu daya: Kondensator digunakan untuk meratakan tegangan dan mengurangi riak dalam catu daya komputer, televisi, dan perangkat elektronik lainnya.
- Kapasitor pada filter audio: Kapasitor digunakan dalam rangkaian audio untuk memisahkan sinyal frekuensi tinggi dan rendah, sehingga menghasilkan kualitas suara yang lebih jernih.
- Kapasitor pada motor: Beberapa jenis motor menggunakan kapasitor untuk menjalankan motor kapasitor-run atau motor kapasitor-start.
- Kabel transmisi listrik: Kabel transmisi listrik memiliki kapasitansi antara konduktor dan tanah, yang memengaruhi karakteristik transmisi energi listrik.

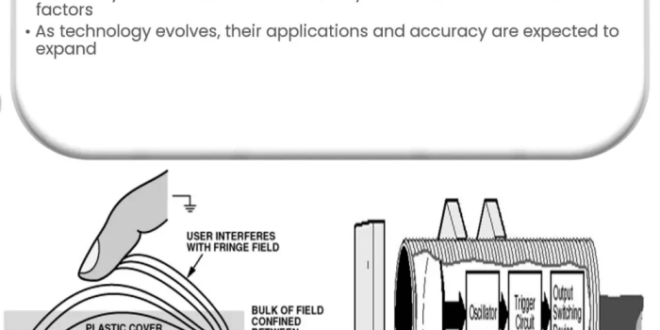

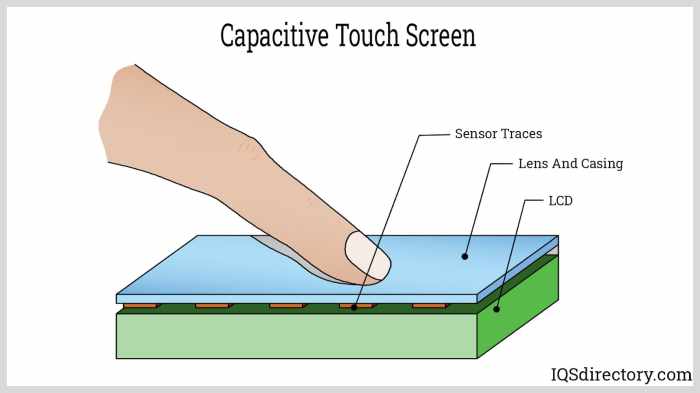

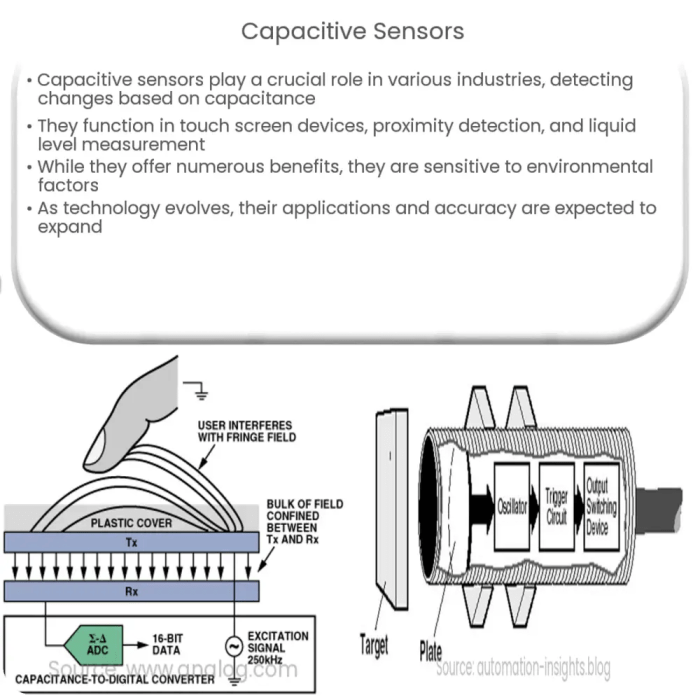

- Sensor kapasitif: Sensor kapasitif digunakan untuk mendeteksi perubahan jarak atau posisi suatu objek.
Perbandingan Jenis Beban Kapasitif
Berbagai jenis beban kapasitif memiliki karakteristik yang berbeda, bergantung pada desain dan aplikasinya. Tabel berikut membandingkan beberapa jenis beban kapasitif yang umum:
| Jenis Kondensator | Kapasitansi (rentang) | Tegangan Kerja (rentang) | Aplikasi Umum |
|---|---|---|---|
| Kondensator Keramik | pF – µF | Beberapa Volt hingga beberapa kV | Rangkaian frekuensi tinggi, filter, kopling |
| Kondensator Elektrolit | µF – F | Beberapa Volt hingga beberapa ratus Volt | Catu daya, filter, penyimpanan energi |
| Kondensator Film | nF – µF | Beberapa Volt hingga beberapa kV | Rangkaian frekuensi tinggi, filter, kopling |
| Superkapasitor | F – kF | Beberapa Volt hingga beberapa ratus Volt | Penyimpanan energi, cadangan daya |
Ilustrasi Rangkaian Listrik dengan Beban Kapasitif
Ilustrasi sederhana rangkaian seri resistor-kapasitor (RC) terdiri dari sebuah sumber tegangan, resistor, dan kondensator yang dihubungkan secara seri. Sumber tegangan memberikan potensial listrik. Resistor membatasi laju aliran arus, sementara kondensator menyimpan energi dalam bentuk medan listrik. Ketika sumber tegangan dihubungkan, arus mengalir melalui resistor dan mengisi kondensator. Arus akan berkurang secara eksponensial seiring waktu karena tegangan pada kapasitor meningkat hingga menyamai tegangan sumber. Setelah kondensator terisi penuh, arus akan berhenti mengalir. Jika sumber tegangan diputus, kondensator akan melepaskan energi yang tersimpan melalui resistor, menghasilkan arus yang mengalir berlawanan arah.
Komponen-komponen dalam rangkaian ini saling berinteraksi untuk membentuk karakteristik waktu pengisian dan pengosongan kondensator. Nilai resistor dan kapasitor menentukan konstanta waktu (τ = R x C), yang menentukan laju pengisian dan pengosongan. Konstanta waktu ini menunjukkan waktu yang dibutuhkan agar tegangan pada kapasitor mencapai sekitar 63% dari tegangan sumber selama proses pengisian.
Dampak Beban Kapasitif terhadap Sistem Tenaga Listrik
Beban kapasitif dalam sistem tenaga listrik dapat memiliki dampak yang signifikan. Kapasitansi pada kabel transmisi dan peralatan listrik dapat menyebabkan arus bocor dan rugi daya. Selain itu, beban kapasitif dapat mempengaruhi faktor daya sistem, yang berdampak pada efisiensi transmisi dan distribusi energi. Faktor daya yang rendah dapat mengakibatkan peningkatan biaya operasional dan pemeliharaan sistem tenaga listrik. Penggunaan peralatan penyeimbang daya reaktif, seperti kapasitor bank, sering digunakan untuk memperbaiki faktor daya dan mengurangi dampak negatif beban kapasitif.
Karakteristik Beban Kapasitif
Beban kapasitif, berbeda dengan beban resistif dan induktif, memiliki karakteristik unik yang memengaruhi perilaku arus dan tegangan dalam suatu rangkaian listrik. Pemahaman mendalam tentang karakteristik ini penting untuk analisis dan perancangan sistem tenaga listrik yang efisien dan handal. Berikut uraian detail mengenai karakteristik beban kapasitif, meliputi hubungan arus dan tegangan, pengaruhnya terhadap faktor daya, perhitungan faktor daya, perbandingan dengan beban resistif dan induktif, serta contoh perhitungan penentuan kapasitansi untuk perbaikan faktor daya.
Hubungan Arus dan Tegangan pada Beban Kapasitif
Pada beban kapasitif, arus mendahului tegangan sebesar 90 derajat. Hal ini berbeda dengan beban resistif di mana arus dan tegangan sefase, dan beban induktif di mana arus tertinggal tegangan sebesar 90 derajat. Perbedaan fase ini disebabkan oleh sifat kapasitor yang menyimpan energi dalam medan listrik. Ketika tegangan diterapkan pada kapasitor, arus mengalir untuk mengisi kapasitor, dan arus ini mencapai nilai maksimum sebelum tegangan mencapai nilai maksimumnya. Sebaliknya, ketika tegangan dihilangkan, arus mengalir keluar dari kapasitor, dan arus ini mencapai nilai maksimum setelah tegangan mencapai nilai nol.
Pengaruh Beban Kapasitif terhadap Faktor Daya
Faktor daya merupakan ukuran seberapa efisien daya digunakan dalam suatu sistem. Beban kapasitif meningkatkan faktor daya. Pada beban murni kapasitif, faktor daya adalah 1 (atau 100%), karena arus dan tegangan berada dalam fasa yang berbeda 90 derajat, sehingga tidak ada daya reaktif. Namun, dalam sistem praktis, beban kapasitif biasanya dikombinasikan dengan beban resistif dan induktif, sehingga faktor daya keseluruhan dapat berada di antara 0 dan 1. Kehadiran beban kapasitif membantu mengurangi daya reaktif yang dihasilkan oleh beban induktif, sehingga meningkatkan efisiensi sistem.
Perhitungan Faktor Daya pada Beban Kapasitif
Faktor daya (PF) dihitung dengan rumus cos(θ), di mana θ adalah sudut fase antara tegangan dan arus. Pada beban kapasitif murni, θ = -90°, sehingga PF = cos(-90°) = 0. Namun, pada sistem yang kompleks dengan kombinasi beban resistif dan kapasitif, perhitungannya lebih rumit dan melibatkan penggunaan diagram fasor atau metode perhitungan vektor. Sebagai contoh, misalkan suatu beban memiliki daya aktif (P) sebesar 1000 W dan daya reaktif (Q) sebesar -500 VAR (negatif karena beban kapasitif). Maka, daya semu (S) adalah √(P² + Q²) = √(1000² + (-500)²) = 1118 VA. Faktor daya adalah P/S = 1000/1118 ≈ 0.89 leading. Nilai leading mengindikasikan bahwa arus mendahului tegangan.
Perbandingan Beban Kapasitif, Resistif, dan Induktif
| Karakteristik | Beban Resistif | Beban Induktif | Beban Kapasitif |
|---|---|---|---|
| Hubungan Arus dan Tegangan | Arus dan tegangan sefase (θ = 0°) | Arus tertinggal tegangan (θ = +90°) | Arus mendahului tegangan (θ = -90°) |
| Daya Reaktif | 0 VAR | Positif (Q > 0) | Negatif (Q < 0) |
| Pengaruh terhadap Faktor Daya | Faktor daya = 1 | Menurunkan faktor daya | Meningkatkan faktor daya |
Penentuan Kapasitansi untuk Perbaikan Faktor Daya
Perbaikan faktor daya dilakukan untuk mengurangi daya reaktif dan meningkatkan efisiensi sistem. Kapasitansi yang dibutuhkan untuk memperbaiki faktor daya dapat dihitung dengan menggunakan rumus berikut: C = Q / (2πfV²), di mana C adalah kapasitansi (dalam Farad), Q adalah daya reaktif yang perlu dikoreksi (dalam VAR), f adalah frekuensi (dalam Hz), dan V adalah tegangan (dalam Volt). Misalnya, untuk memperbaiki faktor daya suatu sistem yang memiliki daya reaktif 500 VAR pada frekuensi 50 Hz dan tegangan 220 V, kapasitansi yang dibutuhkan adalah: C = 500 / (2π * 50 * 220²) ≈ 6.6 x 10⁻⁵ F atau sekitar 66 µF.
Pengaruh Beban Kapasitif pada Sistem Tenaga Listrik
Beban kapasitif, meskipun bermanfaat dalam beberapa aplikasi, dapat menimbulkan tantangan signifikan pada efisiensi dan stabilitas sistem tenaga listrik. Kehadiran beban kapasitif yang signifikan dapat menyebabkan fluktuasi tegangan, peningkatan arus, dan bahkan resonansi yang berbahaya jika tidak dikelola dengan baik. Pemahaman yang komprehensif tentang dampak beban kapasitif dan metode penanganannya sangat krusial untuk operasional sistem tenaga listrik yang andal dan efisien.
Dampak Beban Kapasitif terhadap Efisiensi Sistem Tenaga Listrik
Beban kapasitif menyebabkan arus mengalir lebih besar daripada daya aktif yang dikonsumsi. Arus yang lebih besar ini meningkatkan kerugian daya dalam konduktor, transformator, dan peralatan lainnya dalam sistem distribusi. Kerugian daya ini mengurangi efisiensi keseluruhan sistem dan mengakibatkan peningkatan biaya operasional. Lebih lanjut, peningkatan arus juga dapat menyebabkan pemanasan berlebih pada peralatan, memperpendek masa pakai komponen, dan meningkatkan risiko kegagalan. Sebagai contoh, sebuah pabrik dengan banyak motor induksi yang beroperasi pada kondisi beban ringan dapat menghasilkan daya reaktif kapasitif yang signifikan, meningkatkan kerugian I²R dalam sistem distribusi.
Pengukuran dan Analisis Beban Kapasitif
Pengukuran beban kapasitif merupakan langkah penting dalam berbagai aplikasi kelistrikan, mulai dari analisis rangkaian elektronik hingga pemeliharaan sistem tenaga listrik. Kemampuan untuk mengukur dan menganalisis kapasitansi suatu beban memungkinkan kita untuk memahami karakteristik rangkaian dan memprediksi performanya. Pemahaman yang tepat tentang metode pengukuran dan interpretasi data sangat krusial untuk memastikan kinerja sistem yang optimal dan mencegah potensi masalah.
Metode Pengukuran Kapasitansi Suatu Beban
Terdapat beberapa metode untuk mengukur kapasitansi suatu beban, tergantung pada tingkat akurasi yang dibutuhkan dan peralatan yang tersedia. Metode yang umum digunakan meliputi penggunaan LCR meter (LCR bridge), multimeter digital dengan fungsi kapasitansi, dan metode pengukuran tidak langsung melalui pengukuran impedansi menggunakan osiloskop dan generator sinyal.
- Penggunaan LCR meter merupakan metode yang paling akurat dan umum digunakan untuk pengukuran kapasitansi yang presisi. LCR meter mengukur kapasitansi dengan membandingkan impedansi yang tidak diketahui dengan impedansi yang sudah diketahui.
- Multimeter digital dengan fungsi pengukuran kapasitansi memberikan pengukuran yang cukup akurat untuk banyak aplikasi, meskipun akurasinya lebih rendah dibandingkan dengan LCR meter. Metode ini lebih sederhana dan mudah digunakan.
- Metode pengukuran tidak langsung melalui pengukuran impedansi menggunakan osiloskop dan generator sinyal cocok untuk pengukuran kapasitansi pada frekuensi tertentu, memberikan informasi tambahan tentang perilaku kapasitor pada frekuensi tersebut.
Contoh Kasus Pengukuran Beban Kapasitif dan Analisis Hasilnya
Misalnya, kita ingin mengukur kapasitansi sebuah kapasitor keramik yang digunakan dalam rangkaian filter. Dengan menggunakan LCR meter, kita mendapatkan hasil pengukuran kapasitansi sebesar 100 nF dengan toleransi ±5%. Hasil ini menunjukkan bahwa nilai kapasitansi aktual kapasitor berada di antara 95 nF dan 105 nF. Jika nilai ini berada di luar toleransi yang diijinkan, maka kapasitor tersebut perlu diganti.
Analisis lebih lanjut dapat dilakukan dengan mengukur faktor disipasi (dissipation factor/DF) atau faktor kualitas (quality factor/Q) kapasitor. Nilai DF yang tinggi mengindikasikan adanya kerugian energi dalam kapasitor, yang dapat mempengaruhi kinerja rangkaian. Analisis ini memberikan gambaran yang lebih komprehensif tentang kondisi kapasitor.
Alat Ukur Parameter Beban Kapasitif
Beberapa alat ukur yang digunakan untuk mengukur parameter beban kapasitif meliputi:
- LCR meter: Alat ini mengukur induktansi (L), kapasitansi (C), dan resistansi (R) secara akurat.
- Multimeter digital: Beberapa multimeter digital memiliki fungsi pengukuran kapasitansi, meskipun akurasinya relatif lebih rendah daripada LCR meter.
- Osiloskop dan generator sinyal: Kombinasi ini memungkinkan pengukuran kapasitansi secara tidak langsung melalui pengukuran impedansi pada frekuensi tertentu.
- Impedansi Analyzer: Alat ini mengukur impedansi suatu komponen pada berbagai frekuensi, memberikan informasi yang komprehensif tentang karakteristik frekuensi komponen kapasitif.
Diagram Blok Alat Ukur Kapasitansi (LCR Meter), Contoh Beban Kapasitif
Diagram blok LCR meter umumnya terdiri dari beberapa bagian utama. Bagian pertama adalah sumber sinyal, yang menghasilkan sinyal AC dengan frekuensi dan amplitudo yang terkontrol. Sinyal ini kemudian diberikan ke rangkaian jembatan (bridge circuit), yang terdiri dari komponen-komponen yang diketahui nilai impedansinya dan komponen yang impedansinya akan diukur (yaitu, kapasitor yang sedang diuji). Rangkaian jembatan membandingkan impedansi komponen yang tidak diketahui dengan impedansi komponen yang diketahui. Perbedaan impedansi ini akan menghasilkan sinyal error. Sinyal error ini kemudian diproses oleh detektor nol (null detector), yang mendeteksi ketidakseimbangan dalam jembatan. Sistem kontrol umpan balik (feedback control system) akan menyesuaikan nilai komponen yang diketahui hingga ketidakseimbangan dalam jembatan menjadi nol. Nilai kapasitansi yang tidak diketahui kemudian dapat dihitung berdasarkan nilai komponen yang diketahui yang diperlukan untuk mencapai keseimbangan.
Selain itu, LCR meter biasanya dilengkapi dengan mikroprosesor untuk memproses data dan menampilkan hasil pengukuran pada layar. Mikroprosesor juga dapat digunakan untuk mengontrol frekuensi dan amplitudo sinyal yang dihasilkan oleh sumber sinyal, serta untuk mengontrol sistem kontrol umpan balik.
Langkah Pengukuran Beban Kapasitif Menggunakan Multimeter
Pengukuran kapasitansi menggunakan multimeter digital relatif sederhana. Pastikan multimeter Anda memiliki fungsi pengukuran kapasitansi. Berikut langkah-langkahnya:
- Pilih rentang pengukuran kapasitansi yang sesuai. Mulailah dengan rentang yang lebih tinggi dan turunkan jika perlu.
- Pastikan kapasitor yang akan diukur tidak terhubung ke rangkaian lain.
- Hubungkan terminal kapasitor ke terminal pengukuran kapasitansi pada multimeter (biasanya ditandai dengan simbol “µF” atau “nF”). Perhatikan polaritas jika kapasitornya elektrolit.
- Bacalah nilai kapasitansi yang ditampilkan pada layar multimeter.
- Catat nilai kapasitansi dan toleransinya.
Aplikasi Beban Kapasitif: Contoh Beban Kapasitif
Beban kapasitif, yang secara fundamental ditentukan oleh keberadaan kapasitor dalam suatu rangkaian, memiliki aplikasi yang luas dan beragam di berbagai bidang teknologi. Pemahaman mendalam tentang karakteristik kapasitor dan perilakunya dalam rangkaian listrik sangat krusial untuk merancang dan mengoptimalkan sistem elektronik, telekomunikasi, dan industri. Berikut ini akan dibahas beberapa aplikasi beban kapasitif yang signifikan, beserta prinsip kerja dan contoh penerapannya.
Contoh Aplikasi Beban Kapasitif di Berbagai Bidang
Kapasitor, sebagai komponen yang menyimpan energi dalam medan listrik, digunakan secara ekstensif dalam berbagai aplikasi. Dalam elektronika, kapasitor digunakan sebagai filter, kopling, dan pengatur waktu. Di bidang telekomunikasi, kapasitor berperan penting dalam rangkaian penalaan frekuensi dan penyearah. Industri manufaktur juga memanfaatkan kapasitor dalam pengisian daya, koreksi faktor daya, dan sistem pengontrol motor. Sebagai contoh, kapasitor film digunakan dalam sirkuit tegangan tinggi pada sistem pengisian daya kendaraan listrik, sementara kapasitor keramik digunakan dalam filter sinyal pada perangkat komunikasi nirkabel.
Prinsip Kerja Kapasitor dalam Rangkaian Penyearah
Dalam rangkaian penyearah, kapasitor digunakan untuk meratakan tegangan keluaran yang terputus-putus dari proses penyearahan. Ketika dioda menghantarkan, kapasitor terisi hingga mencapai tegangan puncak. Saat dioda tidak menghantarkan, kapasitor melepaskan muatannya, sehingga tegangan keluaran menjadi lebih halus dan konstan. Besarnya kapasitansi menentukan seberapa efektif kapasitor meratakan tegangan. Kapasitor dengan kapasitansi yang lebih besar akan menghasilkan tegangan keluaran yang lebih halus, tetapi membutuhkan waktu pengisian yang lebih lama. Proses ini memanfaatkan sifat kapasitor yang mampu menyimpan dan melepaskan muatan listrik secara efektif.
Rangkaian Sederhana dengan Beban Kapasitif dan Fungsinya
Sebuah rangkaian sederhana yang menggunakan beban kapasitif dapat berupa rangkaian filter low-pass orde satu. Rangkaian ini terdiri dari sebuah resistor dan kapasitor yang disusun secara seri. Sinyal masukan diberikan pada rangkaian seri ini, dan sinyal keluaran diambil di titik antara resistor dan kapasitor. Kapasitor pada rangkaian ini akan melewatkan sinyal frekuensi rendah dan meredam sinyal frekuensi tinggi. Nilai resistor dan kapasitor menentukan frekuensi cut-off rangkaian, yaitu frekuensi di mana sinyal mulai teredam secara signifikan. Rangkaian ini berfungsi untuk menyaring noise frekuensi tinggi dari sinyal yang diinginkan.
Aplikasi Beban Kapasitif dalam Filter Sinyal
Kapasitor digunakan secara luas dalam berbagai jenis filter sinyal, termasuk filter low-pass, high-pass, band-pass, dan band-stop. Filter low-pass, seperti yang dijelaskan sebelumnya, melewatkan sinyal frekuensi rendah dan meredam sinyal frekuensi tinggi. Filter high-pass melakukan hal sebaliknya. Filter band-pass hanya melewatkan sinyal dalam rentang frekuensi tertentu, sementara filter band-stop meredam sinyal dalam rentang frekuensi tertentu. Berikut adalah blok diagram sederhana filter low-pass orde satu:
Blok Diagram Filter Low-Pass Orde Satu:
Sinyal Masukan –> [Resistor] –[Kapasitor]–> Sinyal Keluaran
Perkembangan Terbaru dalam Teknologi Kapasitor dan Aplikasinya
Perkembangan teknologi kapasitor terus berlanjut, dengan fokus pada peningkatan kepadatan energi, efisiensi, dan kinerja pada berbagai kondisi operasi. Kapasitor super, misalnya, menawarkan kepadatan energi yang jauh lebih tinggi dibandingkan kapasitor elektrolit konvensional, memungkinkan aplikasi baru dalam sistem penyimpanan energi dan kendaraan listrik. Kapasitor dengan material dielektrik baru juga sedang dikembangkan untuk meningkatkan efisiensi dan mengurangi ukuran. Penelitian juga difokuskan pada pengembangan kapasitor yang mampu beroperasi pada suhu dan tegangan yang lebih tinggi, serta kapasitor dengan karakteristik yang lebih stabil dan tahan lama. Ini memungkinkan penerapan kapasitor pada aplikasi yang lebih menuntut, seperti pada sistem energi terbarukan dan peralatan elektronik berdaya tinggi.
FAQ: Pertanyaan Umum tentang Beban Kapasitif
Beban kapasitif merupakan fenomena penting dalam sistem tenaga listrik yang seringkali menimbulkan pertanyaan. Pemahaman yang baik tentang beban kapasitif sangat krusial untuk efisiensi dan stabilitas sistem. Berikut ini penjelasan detail mengenai beberapa pertanyaan umum terkait beban kapasitif.
Definisi Beban Kapasitif
Beban kapasitif merujuk pada beban listrik yang disebabkan oleh komponen kapasitif dalam suatu rangkaian. Komponen kapasitif, seperti kapasitor, menyimpan energi dalam bentuk medan listrik. Karakteristik utama beban kapasitif adalah arus yang mendahului tegangan. Ini berbeda dengan beban induktif di mana arus tertinggal dari tegangan. Besarnya beban kapasitif dinyatakan dalam satuan farad (F) atau mikrofarad (µF), yang merepresentasikan kemampuan komponen untuk menyimpan muatan listrik.
Pengukuran Beban Kapasitif
Pengukuran beban kapasitif dapat dilakukan dengan beberapa metode, tergantung pada kompleksitas sistem dan akurasi yang dibutuhkan. Metode yang umum digunakan meliputi pengukuran langsung dengan menggunakan kapasitor meter, pengukuran tidak langsung dengan menganalisis arus dan tegangan menggunakan alat ukur seperti clamp meter dan osiloskop, serta penggunaan analisa faktor daya. Analisa faktor daya, yang didapatkan dari pengukuran arus dan tegangan, memberikan indikasi tentang keberadaan dan besarnya beban kapasitif dalam sistem. Faktor daya yang lebih mendekati 1 menunjukkan beban kapasitif yang lebih kecil, sedangkan faktor daya yang rendah (mendekati 0) mengindikasikan adanya beban kapasitif yang signifikan.
Dampak Beban Kapasitif terhadap Sistem Tenaga Listrik
Beban kapasitif memiliki dampak yang signifikan terhadap sistem tenaga listrik. Dampak positifnya antara lain peningkatan faktor daya, yang berarti peningkatan efisiensi penggunaan energi. Namun, beban kapasitif yang berlebihan dapat menyebabkan masalah seperti arus bocor yang tinggi, tegangan berlebih, dan ketidakstabilan sistem. Arus bocor yang tinggi dapat menyebabkan pemanasan pada kabel dan komponen lain, berpotensi menyebabkan kerusakan dan kebakaran. Tegangan berlebih dapat merusak peralatan elektronik yang sensitif. Ketidakstabilan sistem dapat menyebabkan pemadaman listrik. Oleh karena itu, manajemen beban kapasitif yang tepat sangat penting.
Perbaikan Faktor Daya yang Buruk Akibat Beban Kapasitif
Faktor daya yang buruk akibat beban kapasitif dapat diperbaiki dengan beberapa cara. Salah satu metode yang umum digunakan adalah dengan menambahkan kapasitor paralel ke beban induktif. Kapasitor ini akan menyediakan arus kapasitif yang akan meniadakan sebagian arus induktif, sehingga meningkatkan faktor daya. Metode lain yang dapat digunakan adalah dengan menggunakan peralatan yang memiliki faktor daya tinggi atau dengan mengganti peralatan lama yang kurang efisien dengan peralatan yang lebih efisien. Pemilihan metode yang tepat tergantung pada karakteristik beban dan besarnya perbaikan faktor daya yang dibutuhkan.
Contoh Aplikasi Beban Kapasitif dalam Kehidupan Sehari-hari
Beban kapasitif banyak dijumpai dalam berbagai peralatan elektronik dan sistem tenaga listrik sehari-hari. Beberapa contohnya meliputi: filter pada catu daya (power supply) yang digunakan pada komputer dan perangkat elektronik lainnya, kapasitor pada motor AC untuk meningkatkan faktor daya, dan kapasitor pada rangkaian penyetelan frekuensi radio. Dalam sistem distribusi tenaga listrik, kapasitor bank digunakan untuk meningkatkan faktor daya dan mengurangi kerugian energi. Bahkan, kapasitor juga terdapat pada sistem pencahayaan, khususnya pada lampu fluorescent dan LED untuk meningkatkan efisiensi dan kualitas cahaya.
