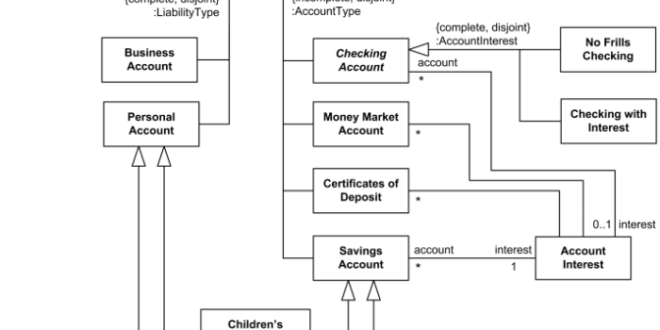

Pengantar Class Diagram Penjualan: Contoh Class Diagram Penjualan
Contoh Class Diagram Penjualan – Class diagram merupakan alat penting dalam rekayasa perangkat lunak, khususnya dalam perancangan sistem berbasis objek. Dalam konteks sistem penjualan, class diagram memvisualisasikan struktur data dan hubungan antar entitas yang terlibat dalam proses penjualan, mulai dari pelanggan hingga pengelolaan produk dan transaksi. Pemahaman yang baik terhadap class diagram penjualan sangat krusial untuk membangun sistem yang efisien, terstruktur, dan mudah dipelihara.
Dengan menggunakan class diagram, pengembang dapat mendefinisikan kelas-kelas, atribut, dan metode yang dibutuhkan untuk merepresentasikan objek-objek dalam sistem penjualan. Hal ini memudahkan kolaborasi antar tim dan memastikan semua orang memiliki pemahaman yang sama tentang bagaimana sistem akan berfungsi.
Contoh Sederhana Class Diagram Penjualan
Sebagai ilustrasi sederhana, perhatikan class diagram dengan tiga kelas utama: Pelanggan, Produk, dan Transaksi. Kelas Pelanggan memiliki atribut seperti ID Pelanggan, Nama, dan Alamat. Kelas Produk memiliki atribut seperti ID Produk, Nama Produk, Harga, dan Stok. Kelas Transaksi menghubungkan kedua kelas tersebut, dengan atribut seperti ID Transaksi, Tanggal Transaksi, dan detail produk yang terjual. Hubungan antar kelas ditunjukkan dengan garis penghubung, yang menandakan keterkaitan antara data di setiap kelas.
Contoh visualisasi (tanpa gambar): Bayangkan tiga kotak yang mewakili ketiga kelas tersebut. Kotak “Pelanggan” terhubung ke kotak “Transaksi” dengan garis yang menunjukkan bahwa satu pelanggan dapat melakukan banyak transaksi. Kotak “Produk” juga terhubung ke kotak “Transaksi”, menunjukkan bahwa satu transaksi dapat melibatkan banyak produk.
Perbedaan Class Diagram Penjualan Online dan Offline
Class diagram untuk sistem penjualan online dan offline memiliki perbedaan yang signifikan, terutama pada aspek pengelolaan pengiriman dan pembayaran. Sistem penjualan online membutuhkan kelas tambahan untuk menangani aspek-aspek seperti metode pembayaran online (misalnya, kartu kredit, e-wallet), pengiriman, dan manajemen inventaris secara real-time. Sistem penjualan offline, di sisi lain, mungkin lebih fokus pada pengelolaan kas, penerbitan faktur, dan manajemen stok secara manual atau dengan sistem yang lebih sederhana.
Sebagai contoh, class diagram untuk penjualan online mungkin mencakup kelas tambahan seperti “Metode Pembayaran”, “Pengiriman”, dan “Riwayat Pesanan”, sedangkan class diagram penjualan offline mungkin lebih sederhana dan fokus pada kelas seperti “Kasir” dan “Nota Penjualan”.
Elemen Penting dalam Class Diagram Penjualan yang Komprehensif
Class diagram penjualan yang komprehensif harus mencakup berbagai elemen penting untuk memastikan representasi yang akurat dan lengkap dari sistem. Elemen-elemen tersebut meliputi:
- Kelas-kelas utama: Pelanggan, Produk, Transaksi, Pembayaran, Pengiriman (untuk penjualan online), dan mungkin juga kelas untuk karyawan, supplier, dan gudang.
- Atribut setiap kelas: Detail informasi yang relevan untuk setiap kelas, seperti ID unik, nama, harga, kuantitas, tanggal, dan status.
- Hubungan antar kelas: Menunjukkan bagaimana kelas-kelas tersebut saling berinteraksi dan berbagi data. Hubungan ini dapat berupa asosiasi, agregasi, atau komposisi.
- Metode (operasi): Fungsi atau prosedur yang dapat dilakukan pada setiap kelas, seperti menambahkan produk ke keranjang belanja, memproses pembayaran, dan menghasilkan laporan penjualan.
- Cardinality: Menunjukkan jumlah instance dari satu kelas yang terkait dengan instance dari kelas lain (misalnya, satu pelanggan dapat memiliki banyak transaksi).
Contoh Class Diagram Penjualan: Pelanggan, Produk, dan Transaksi
Berikut gambaran (tanpa gambar) class diagram yang mencakup pelanggan, produk, dan transaksi. Kelas Pelanggan memiliki atribut ID Pelanggan, Nama, dan Alamat. Kelas Produk memiliki atribut ID Produk, Nama Produk, Harga, dan Stok. Kelas Transaksi memiliki atribut ID Transaksi, Tanggal Transaksi, ID Pelanggan (menunjukkan hubungan dengan kelas Pelanggan), dan detail item yang terjual (menunjukkan hubungan dengan kelas Produk, mungkin berupa list atau array yang berisi ID Produk dan kuantitas).
Hubungan antar kelas: Kelas Transaksi memiliki hubungan dengan kelas Pelanggan (satu pelanggan bisa memiliki banyak transaksi) dan kelas Produk (satu transaksi bisa memiliki banyak produk). Hubungan ini ditunjukkan dengan garis penghubung antara kotak-kotak yang merepresentasikan kelas-kelas tersebut pada diagram.
Atribut dan Metode dalam Class Diagram Penjualan
Class diagram penjualan merupakan representasi visual dari sistem penjualan yang menggambarkan kelas-kelas, atribut, metode, dan relasi antar kelas. Pemahaman yang mendalam tentang atribut dan metode dalam setiap kelas sangat krusial untuk membangun sistem yang efisien dan efektif. Berikut uraian detailnya.
Atribut dan Metode Kelas Pelanggan
Kelas Pelanggan menyimpan informasi terkait identitas dan riwayat transaksi pelanggan. Atribut yang relevan mencakup data pribadi, informasi kontak, dan riwayat pembelian. Metode yang didefinisikan pada kelas ini memungkinkan pengelolaan data pelanggan, seperti menambahkan pelanggan baru atau memperbarui informasi pelanggan yang sudah ada.
| Atribut | Tipe Data | Metode | Deskripsi |
|---|---|---|---|
| idPelanggan | INT | tambahPelanggan() | Menambahkan data pelanggan baru ke database. |
| nama | VARCHAR | updatePelanggan() | Memperbarui informasi pelanggan yang sudah ada. |
| alamat | VARCHAR | hapusPelanggan() | Menghapus data pelanggan dari database. |
| noTelepon | VARCHAR | cariPelanggan() | Mencari data pelanggan berdasarkan kriteria tertentu. |
Atribut dan Metode Kelas Produk
Kelas Produk menyimpan informasi detail tentang setiap produk yang dijual. Atributnya mencakup ID produk, nama produk, harga, stok, dan deskripsi produk. Metode pada kelas ini memungkinkan manajemen stok, penambahan produk baru, dan pembaruan informasi produk.
| Atribut | Tipe Data | Metode | Deskripsi |
|---|---|---|---|
| idProduk | INT | tambahProduk() | Menambahkan produk baru ke database. |
| namaProduk | VARCHAR | updateProduk() | Memperbarui informasi produk yang sudah ada. |
| harga | DECIMAL | hapusProduk() | Menghapus produk dari database. |
| stok | INT | cariProduk() | Mencari produk berdasarkan kriteria tertentu. |
Atribut dan Metode Kelas Transaksi
Kelas Transaksi merepresentasikan setiap transaksi penjualan yang terjadi. Atributnya meliputi ID transaksi, tanggal transaksi, total harga, dan detail produk yang terjual. Metode pada kelas ini digunakan untuk memproses transaksi, menghitung total harga, dan menghasilkan laporan penjualan.
| Atribut | Tipe Data | Metode | Deskripsi |
|---|---|---|---|
| idTransaksi | INT | buatTransaksi() | Membuat transaksi penjualan baru. |
| tanggalTransaksi | DATE | hitungTotalHarga() | Menghitung total harga transaksi. |
| totalHarga | DECIMAL | cetakStruk() | Mencetak struk transaksi. |
| idPelanggan | INT | simpanTransaksi() | Menyimpan transaksi ke database. |
Relasi Antar Kelas dan Skenario Penjualan
Terdapat relasi one-to-many antara kelas Pelanggan dan Transaksi. Satu pelanggan dapat memiliki banyak transaksi, sementara setiap transaksi hanya terkait dengan satu pelanggan. Begitu pula, terdapat relasi many-to-many antara kelas Transaksi dan Produk, karena satu transaksi dapat mencakup banyak produk, dan satu produk dapat terlibat dalam banyak transaksi. Sebagai contoh, ketika pelanggan melakukan pembelian, metode buatTransaksi() pada kelas Transaksi dipanggil. Metode ini akan menambahkan entri baru ke database transaksi, termasuk detail produk yang dibeli. Data pelanggan yang relevan diambil menggunakan metode cariPelanggan() pada kelas Pelanggan. Jumlah stok produk yang dibeli kemudian dikurangi melalui metode updateProduk() pada kelas Produk.
Hubungan Antar Kelas dalam Class Diagram Penjualan
Class diagram penjualan menggambarkan interaksi antar entitas kunci dalam proses penjualan. Memahami hubungan antar kelas—Pelanggan, Produk, dan Transaksi—sangat krusial untuk membangun sistem penjualan yang efisien dan terintegrasi. Hubungan ini, yang direpresentasikan menggunakan notasi UML, menentukan bagaimana data mengalir dan diproses dalam sistem.
Diagram ini tidak hanya mendefinisikan struktur data, tetapi juga mencerminkan alur bisnis penjualan. Dengan memahami hubungan ini, pengembang dapat merancang database yang terstruktur dengan baik dan membangun aplikasi yang responsif dan akurat.
Diagram UML Hubungan Antar Kelas
Berikut ini ilustrasi diagram UML yang menggambarkan hubungan antar kelas Pelanggan, Produk, dan Transaksi. Perhatikan bagaimana setiap kelas terhubung dan peran masing-masing dalam sistem.
Diagram ini menunjukkan hubungan satu-ke-banyak antara Pelanggan dan Transaksi (seorang pelanggan dapat melakukan banyak transaksi), dan hubungan satu-ke-banyak antara Produk dan Transaksi (satu transaksi dapat melibatkan banyak produk). Hubungan antara Pelanggan dan Produk adalah hubungan tidak langsung, yang dimediasi oleh kelas Transaksi. Tipe hubungannya adalah asosiasi, yang menunjukkan keterkaitan antara kelas-kelas tersebut.
Contohnya, kelas Pelanggan memiliki atribut seperti ID Pelanggan, Nama, dan Alamat. Kelas Produk memiliki atribut seperti ID Produk, Nama Produk, Harga, dan Stok. Kelas Transaksi memiliki atribut seperti ID Transaksi, Tanggal Transaksi, Total Harga, dan daftar Produk yang dibeli. Hubungan antar kelas ini memungkinkan sistem untuk melacak riwayat pembelian pelanggan, mengelola stok produk, dan menghitung total penjualan.
| Kelas | Atribut | Hubungan |
|---|---|---|
| Pelanggan | ID Pelanggan, Nama, Alamat | 1..* ke Transaksi (Satu pelanggan dapat melakukan banyak transaksi) |
| Produk | ID Produk, Nama Produk, Harga, Stok | 1..* ke Transaksi (Satu produk dapat terlibat dalam banyak transaksi) |
| Transaksi | ID Transaksi, Tanggal Transaksi, Total Harga, ID Pelanggan, Daftar Produk | * ke Pelanggan, * ke Produk |
Penjelasan Tipe Hubungan Antar Kelas, Contoh Class Diagram Penjualan
Dalam diagram ini, kita menggunakan tipe hubungan asosiasi. Asosiasi menunjukkan keterkaitan antara kelas-kelas, di mana perubahan pada satu kelas dapat berdampak pada kelas lain. Tidak ada hubungan kepemilikan yang kuat seperti pada agregasi atau komposisi. Pelanggan dan Produk tetap ada meskipun tidak ada transaksi yang terkait dengannya.
Skenario Hubungan Antar Kelas
Bayangkan seorang pelanggan (misalnya, Budi dengan ID Pelanggan 123) membeli dua produk: Buku Pemrograman (ID Produk 456) dan Laptop (ID Produk 789). Sistem akan mencatat transaksi baru (misalnya, ID Transaksi 1001) yang menghubungkan Pelanggan dengan ID 123, Produk dengan ID 456 dan 789, dengan tanggal transaksi dan total harga.
Jika Budi melakukan pembelian lain, transaksi baru akan dibuat, tetapi data Pelanggan dan Produk tetap dipertahankan. Hal ini menunjukkan sifat asosiasi yang fleksibel dan efisien dalam mengelola data penjualan.
Peran Setiap Kelas dalam Sistem Penjualan
Kelas Pelanggan menyimpan informasi pelanggan. Kelas Produk menyimpan informasi produk yang dijual. Kelas Transaksi merekam setiap transaksi penjualan, bertindak sebagai penghubung antara Pelanggan dan Produk, serta menyimpan detail transaksi.
Ketiga kelas ini bekerja sama untuk memberikan gambaran lengkap tentang aktivitas penjualan, mulai dari data pelanggan hingga detail produk yang terjual dalam setiap transaksi. Keberadaan ketiga kelas ini saling melengkapi dan membentuk sistem yang terintegrasi.

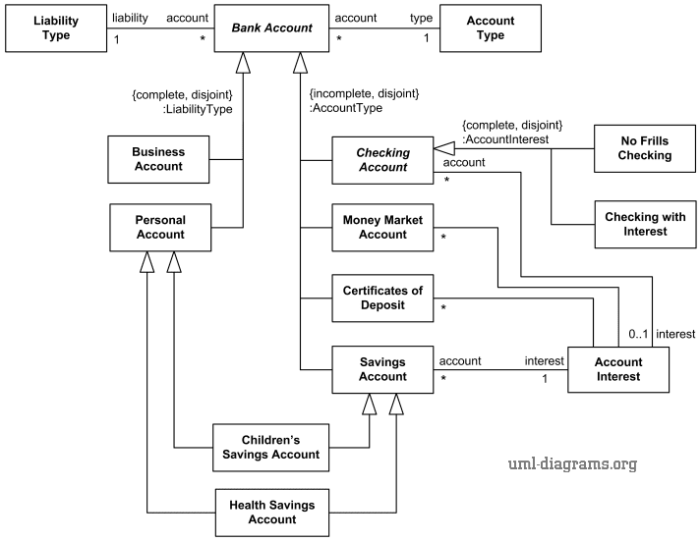

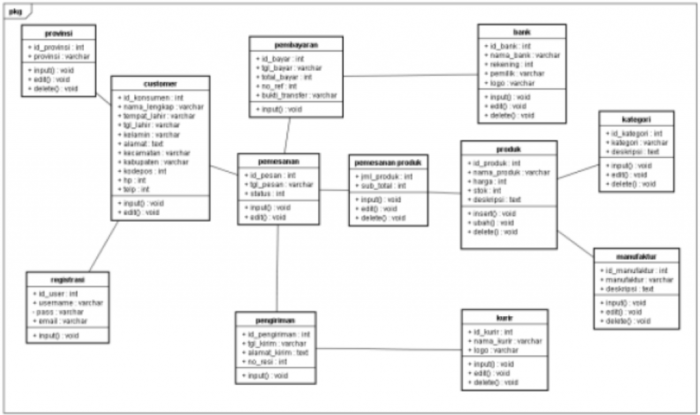

Contoh Class Diagram Penjualan yang Lebih Kompleks
Model class diagram penjualan sederhana mungkin cukup untuk menggambarkan transaksi dasar. Namun, untuk merepresentasikan sistem penjualan yang lebih realistis dan kompleks, diperlukan penambahan kelas-kelas yang merefleksikan aspek operasional bisnis yang lebih detail. Berikut ini pengembangan class diagram penjualan dengan integrasi kelas Karyawan, Gudang, dan Pembayaran.
Dengan menambahkan kelas-kelas tersebut, kita dapat memodelkan alur penjualan yang lebih komprehensif, mulai dari proses pengadaan barang di gudang hingga proses pembayaran dan pengelolaan karyawan yang terlibat.
Interaksi Antar Kelas dalam Sistem Penjualan yang Lebih Kompleks
Integrasi kelas Karyawan, Gudang, dan Pembayaran memperkaya interaksi antar kelas dalam sistem penjualan. Berikut uraian detailnya:
- Kelas Karyawan: Kelas ini memiliki atribut seperti ID Karyawan, Nama, Jabatan, dan Gaji. Metode yang relevan termasuk prosesTransaksi() yang mencatat transaksi yang diproses oleh karyawan dan kelolaStok() jika karyawan juga bertugas di gudang. Karyawan berinteraksi dengan kelas Transaksi untuk memproses penjualan dan dengan kelas Gudang untuk mengelola stok barang.
- Kelas Gudang: Kelas ini memiliki atribut seperti ID Gudang, Lokasi, dan stok barang (yang dapat direpresentasikan sebagai relasi agregasi dengan kelas Produk). Metode yang relevan termasuk updateStok() untuk memperbarui jumlah stok setelah penjualan dan laporanStok() untuk menghasilkan laporan stok barang. Gudang berinteraksi dengan kelas Produk dan Transaksi.
- Kelas Pembayaran: Kelas ini memiliki atribut seperti ID Pembayaran, Metode Pembayaran (misalnya, tunai, kartu kredit, transfer bank), dan jumlah yang dibayarkan. Metode yang relevan termasuk prosesPembayaran() untuk memproses pembayaran dan generateBuktiPembayaran() untuk menghasilkan bukti pembayaran. Kelas Pembayaran berinteraksi dengan kelas Transaksi.
- Interaksi dengan Kelas Utama: Kelas Pelanggan, Produk, dan Transaksi tetap menjadi inti dari sistem, namun fungsinya diperkaya oleh interaksi dengan kelas-kelas tambahan. Misalnya, kelas Transaksi kini akan memiliki relasi dengan kelas Karyawan (karyawan yang memproses transaksi), kelas Gudang (stok barang yang terjual), dan kelas Pembayaran (metode dan detail pembayaran).
Diagram UML Class Diagram Penjualan yang Lebih Kompleks
Diagram UML akan menampilkan hubungan antar kelas yang telah dijelaskan di atas. Kelas-kelas utama (Pelanggan, Produk, Transaksi) akan terhubung dengan kelas Karyawan, Gudang, dan Pembayaran melalui berbagai jenis relasi, seperti asosiasi dan agregasi. Contohnya, kelas Transaksi akan memiliki relasi asosiasi dengan kelas Karyawan, Gudang, dan Pembayaran, menunjukkan keterlibatan masing-masing kelas dalam sebuah transaksi penjualan. Kelas Produk akan memiliki relasi agregasi dengan kelas Gudang, menunjukkan bahwa gudang menyimpan sejumlah produk.
Visualisasi diagram ini akan dengan jelas menunjukkan alur informasi dan interaksi antar kelas dalam sistem penjualan yang lebih kompleks. Atribut dan metode masing-masing kelas akan ditampilkan dengan jelas, memberikan gambaran lengkap tentang fungsionalitas sistem.
Penerapan Class Diagram dalam Sistem Penjualan yang Realistis
Class diagram yang lebih kompleks ini memungkinkan pemodelan sistem penjualan yang lebih realistis dengan mempertimbangkan aspek operasional yang lebih detail. Dengan memodelkan interaksi antar kelas secara jelas, sistem dapat dirancang dan dikembangkan dengan lebih efisien dan terstruktur. Hal ini juga mempermudah pemeliharaan dan pengembangan sistem di masa mendatang karena struktur sistem yang jelas dan terdokumentasi dengan baik.
Contohnya, dengan adanya kelas Gudang, sistem dapat melacak stok barang secara real-time dan mencegah terjadinya kekurangan stok. Dengan adanya kelas Karyawan, sistem dapat mengelola kinerja karyawan dan memberikan laporan penjualan per karyawan. Dengan adanya kelas Pembayaran, sistem dapat memproses berbagai metode pembayaran dan menghasilkan laporan keuangan yang lebih akurat.
Format dan Standar Class Diagram Penjualan
Class diagram merupakan representasi visual dari struktur sistem penjualan, menunjukkan kelas-kelas, atribut, dan relasi di antara mereka. Pemahaman yang baik terhadap standar dan konvensi dalam pembuatan class diagram krusial untuk membangun sistem yang terstruktur, mudah dipahami, dan terdokumentasi dengan baik. Diagram yang baik akan mempermudah kolaborasi antar tim dan pemeliharaan sistem di masa mendatang.
Standar dan Konvensi Class Diagram
Pembuatan class diagram mengikuti standar UML (Unified Modeling Language). Standar ini memastikan konsistensi dan interoperabilitas antar diagram. Beberapa konvensi penting meliputi penggunaan notasi standar untuk kelas, atribut, dan metode, serta tata letak diagram yang terorganisir. Penggunaan nama yang deskriptif dan konsisten juga sangat penting untuk meningkatkan kejelasan diagram. Atribut umumnya ditulis dengan huruf kecil, sedangkan nama kelas diawali dengan huruf kapital. Contohnya, kelas `Pelanggan` memiliki atribut `namaPelanggan` dan `alamat`.
Perbedaan Class Diagram dan Flowchart serta Aplikasinya dalam Sistem Penjualan
Class diagram dan flowchart merupakan alat bantu visualisasi dalam pengembangan sistem, khususnya sistem penjualan. Keduanya memiliki fungsi yang berbeda dan saling melengkapi. Memahami perbedaan dan kegunaan masing-masing sangat krusial untuk membangun sistem yang terstruktur dan efisien. Berikut penjelasan lebih detail mengenai perbedaan dan aplikasi keduanya, serta beberapa poin penting lainnya dalam pembuatan class diagram penjualan.
Perbedaan Class Diagram dan Flowchart
Class diagram merupakan representasi grafis dari struktur statis suatu sistem, menggambarkan kelas-kelas, atribut, dan relasi antar kelas. Ia fokus pada struktur data dan hubungan antar objek. Sementara itu, flowchart menggambarkan alur proses atau logika suatu sistem, menunjukkan urutan langkah-langkah yang dilakukan. Flowchart lebih menekankan pada aspek dinamis dan perilaku sistem. Sebagai analogi, class diagram seperti blueprint sebuah bangunan, sementara flowchart seperti instruksi pembangunannya.
Penentuan Atribut dan Metode yang Tepat untuk Sebuah Kelas
Menentukan atribut dan metode yang tepat merupakan kunci pembuatan class diagram yang efektif. Atribut merepresentasikan data yang dimiliki oleh suatu kelas, sedangkan metode merepresentasikan aksi atau perilaku yang dapat dilakukan oleh kelas tersebut. Proses penentuannya bergantung pada analisis kebutuhan sistem. Misalnya, dalam sistem penjualan, kelas “Produk” mungkin memiliki atribut seperti “nama produk”, “harga”, dan “stok”, serta metode seperti “updateStok” dan “hitungTotalHarga”. Atribut dan metode harus dipilih secara cermat agar representatif dan tidak berlebihan.
Kegunaan Class Diagram dalam Pengembangan Sistem Penjualan
Class diagram berperan vital dalam pengembangan sistem penjualan dengan memberikan gambaran yang jelas mengenai struktur data dan hubungan antar objek. Ia memudahkan komunikasi antar anggota tim pengembang, membantu dalam perencanaan database, dan mempermudah pemeliharaan sistem di masa mendatang. Dengan class diagram yang terstruktur, pengembangan sistem menjadi lebih terarah dan mengurangi potensi kesalahan.
Pembuatan Class Diagram yang Responsif dan Mudah Dipahami
Class diagram yang baik harus responsif terhadap perubahan kebutuhan sistem dan mudah dipahami oleh semua pihak yang terlibat. Hal ini dicapai dengan menggunakan notasi yang konsisten, memberikan deskripsi yang jelas untuk setiap kelas dan atribut, serta menggunakan diagram yang sederhana dan terstruktur. Penggunaan tools pemodelan UML juga dapat membantu dalam menciptakan diagram yang profesional dan mudah diakses.
Tools Pembuatan Class Diagram
Terdapat berbagai tools yang dapat digunakan untuk membuat class diagram, mulai dari yang sederhana hingga yang kompleks. Beberapa contohnya adalah Lucidchart, draw.io, StarUML, dan Visual Paradigm. Pemilihan tools bergantung pada kebutuhan dan kompleksitas sistem yang dikembangkan. Tools-tools tersebut umumnya menyediakan fitur kolaborasi dan berbagai template untuk mempermudah proses pembuatan diagram.
